stekleni filter reaktor

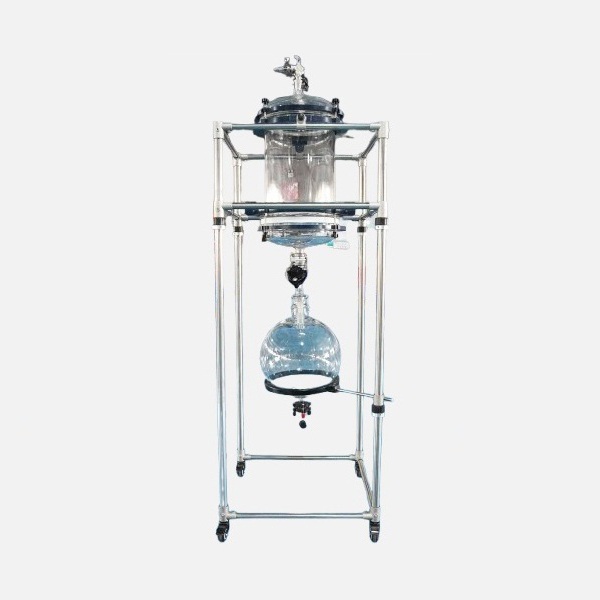

stekleni filter reaktor z zaklenljivimi kolesci za pilotno merilo

Reaktor s steklenim filtrom je izdelan iz visoko prozornega borosilikatnega stekla, v kombinaciji z zamenljivim filtrirnim sistemom, ki omogoča hitro filtriranje in ločevanje po reakcijskem procesu, kar je primerno za procesno amplifikacijo in optimizacijo procesa v pilotnem obsegu.

Opis

Reaktor s steklenim filtrom

Stekleni filterni reaktor je vsestranska rešitev za kemijsko, farmacevtsko, materialno in biološko inženirstvo. Izdelan je iz vrhunskega borosilikatnega stekla in nerjavečega jekla ter omogoča varne, učinkovite in v realnem času vizualizirane reakcije in filtracije.

Glavne značilnosti

  1. Visokokakovostni material:Ohišje reaktorja je izdelano iz visokokakovostnega borosilikatnega stekla 3.3, ki zagotavlja odlično toplotno in kemično odpornost. Nosilec iz nerjavečega jekla SUS304 zagotavlja stabilnost in trajnost v stiku z organskimi/anorganskimi mediji.
  2. Različne filtrirne plošče:Konfiguriran s PTFE peskom jedrno filtrirno ploščo (20–30 μm), z možnostjo drugih specifikacij in materialov, ki ustrezajo različnim potrebam ločevanja.
  3. Vizualizirano delovanje:Prozorno telo kotla omogoča opazovanje mešanja, reakcije in filtracije v realnem času za boljši nadzor in varnost.
  4. Udobno vzdrževanje:Modularna struktura filtrirne plošče omogoča hitro razstavljanje, čiščenje in zamenjavo za pogoste eksperimentalne operacije.
  5. Prilagodljivo gibanje:Univerzalna kolesa z zavorami omogočajo enostavno premikanje opreme in varno namestitev med uporabo.

Načelo delovanja

  1. Po reakciji v tekoči fazi ali med trdnimi in tekočimi snovmi se izvede gravitacijska filtracija skozi zamenljivo filtrirno ploščo na dnu kotla.
  2. Izpustni ventil in podtlak omogočata hitro prehajanje tekočine skozi filtrirno ploščo, medtem ko trdne snovi ostanejo za učinkovito ločevanje trdnih in tekočih snovi.
  3. PTFE pesek jedro filter plošča ponuja kemično odpornost in ponovno uporabo za različne korozivne medije ločevanja.

Področja uporabe

  1. Fina kemična industrija:Katalitične reakcije, nastajanje kristalov, ločevanje matične tekočine.
  2. Farmacevtska industrija:Sinteza zdravil v majhnem obsegu ali pilotna sinteza, ločevanje nečistoč.
  3. Razvoj novih materialov:Priprava in čiščenje nanomaterialov, MOF-ov, polimerov.
  4. Okoljsko inženirstvo in raziskave:Obdelava vzorcev vode, sedimentacija in ločevanje onesnaževal.
  5. Ekstrahiranje naravnih proizvodov:Filtriranje rastlinskih izvlečkov, ločevanje trdnih ostankov.
Tehnični parametri
stekleni filter reaktor z zaklenljivimi kolesci za pilotno merilo
Model TGL-20 TGL-30 TGL-50
Filter posoda Kapaciteta 20 30 50
Zunanji premer posode premer 300 mm premer 365 mm
Kapaciteta sprejemne posode 10 20 30
Material stekla Visoko borosilikatno steklo 3.3
Material glavnega okvirja in povezovalnih delov SUS304
Temperaturno območje, ki ga lahko prenese steklena posoda -80 °C do 200 °C
Temperaturna razlika, ki jo lahko prenese posoda zunaj in znotraj ≤80 °C
Delovni tlak -0,1 MPa do 0,0 MPa
Odpiranje pokrova reaktorja Priključek za polnjenje tekočine 40# prirobnica
Vakuumski priključek 24, 29 standardna podlaga
Izpušna odprtina 24, 29 standardna podlaga
Peskovno jedro Material PTFE
Specifikacija Izbirno
Material filtrirne plošče PTFE
Dimenzije (ŠxDxV) 650 x 650 x 1300 mm 650 x 650 x 1600 mm 650 x 650 x 1800 mm
