eksplozijsko varen termostat za krožno ogrevanje

eksplozijsko varen termostat za krožno ogrevanje s hlajenjem

Termostat za cirkulacijsko ogrevanje, odporen proti eksplozijam, je visoko natančna naprava za nadzor temperature, primerna za vnetljiva in eksplozivna nevarna mesta, z možnostjo samodejnega dvostranskega nastavljanja dviga temperature in hitrega hlajenja.

Opis

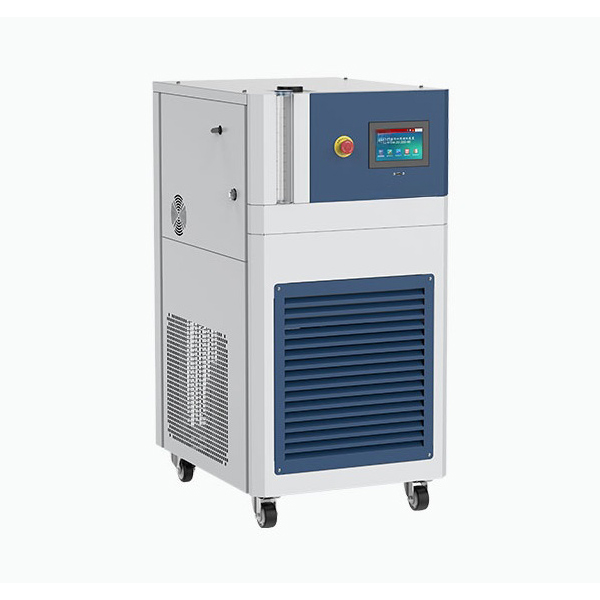

Termostat za cirkulacijsko ogrevanje, odporen proti eksplozijam

Termostat za cirkulacijsko ogrevanje, odporen proti eksplozijam, je zasnovan za varno in stabilno delovanje v nevarnih okoljih. S popolnoma zaprto cirkulacijsko strukturo, komponentami, odpornimi proti tlaku in koroziji, ter električnim sistemom, odpornim proti eksplozijam, zagotavlja zanesljivo delovanje v eksplozivnih plinskih atmosferah in podpira zračno in vodno hlajene kondenzacijske načine.

Značilnosti

  1. Narejen za nevarna okolja:Vse električne komponente, spojne škatle in operacijski sistemi so v skladu s specifikacijami za zaščito pred eksplozijami, kar zagotavlja varno delovanje v eksplozivnih plinskih okoljih.
  2. Delovanje v širokem temperaturnem območju:Zanesljivo deluje od -40 °C do +200 °C, primerno za potrebe vročih in hladnih izmeničnih reakcij.
  3. Integrirana zasnova modula:V enem kompaktnem sistemu združuje hlajenje, ogrevanje, cirkulacijo in inteligentno krmiljenje za visoko sinergistične funkcije.
  4. Dvojni načini kondenzacije:Zračno hlajenje za neodvisno delovanje, vodno hlajenje za centralizirano hlajenje tovarne, oba načina sta energetsko varčna in učinkovita.
  5. Natančno inteligentno krmiljenje:Podpira nadzor temperature s fiksno vrednostjo in večstopenjskim programom, z vgrajenim 7-palčnim zaslonom na dotik za prikaz v realnem času in sledenje krivulje.
  6. Močno programsko krmiljenje:Konfigurirajte do 120 skupin temperaturnih programov, vsaka s 100 segmenti. Podpira linearno zviševanje/zniževanje temperature, pretvorbo izolacijskega segmenta in kompleksno krmiljenje procesa.
  7. Močna komunikacija in integracija:Podpora protokolov RS485 in MODBUS RTU, ki omogočata dostop do sistemov DCS in PLC za daljinsko spremljanje.
  8. Večkratna varnostna zaščita:Pregrevanje, prenapetost, zamik zagona, alarm visoke napetosti, toplotna zaščita, izklop zaradi napake in še več za celovito varnost.
  9. Stabilna cirkulacija tekočine:Nadzor ravni tekočine in samodejna nastavitev ekspanzijskega rezervoarja ohranjata stabilnost tekočine za prenos toplote in preprečujeta uhajanje ali povratni tok.
  10. Odlična izbira materialov:Ključni sestavni deli so izdelani iz nerjavečega jekla 304 in polimernih eksplozijsko varnih materialov, ki zagotavljajo odpornost proti koroziji, tlaku, nizkim in visokim temperaturam.

Načelo delovanja

  1. Hladilni mehanizem:Uporablja hlajenje z rotacijskim rotorskim kompresorjem; hladilno sredstvo se stiska, kondenzira, duši in izhlapeva, da absorbira toploto in doseže hitro hlajenje. Možnosti kondenzatorja vključujejo zračno hlajene rebraste in vodno hlajene koaksialne cevne toplotne izmenjevalnike.
  2. Mehanizem ogrevanja:Termalni oljni grelnik s prirobnico, vstavljen v medij za prenos toplote, za hitro, enakomerno ogrevanje z hitrim odzivom, ki lahko vzdržuje temperaturo do 200 °C.
  3. Načelo cirkulacije tekočine:Visoko/nizko temperaturno odporna zaščitena črpalka poganja tekočino za prenos toplote v zaprtem visokohitrostnem krogu. Ekspanzijska posoda absorbira/sprošča spremembe prostornine zaradi toplotnega raztezanja za stabilno delovanje.
  4. Logika krmiljenja:PID algoritem samodejno prilagaja moč ogrevanja/hlajenja za natančno regulacijo temperature. Podpira regulacijo fiksne vrednosti/programa, enakomerno dvigovanje/padanje temperature, ohranjanje toplote in beleženje podatkov v realnem času. Na zaslonu na dotik se prikaže nastavljena temperatura, dejanska temperatura, čas delovanja in stanje napak.

Tipični scenariji uporabe

  1. Petrokemijsko področje:Sinteza, čiščenje, katalitični procesi, ki zahtevajo nadzor temperature reakcije za ravnanje z nevarnimi snovmi.
  2. Farmacevtske in biološke reakcije:Sinteza surovin, fermentacija, kristalizacija z zahtevami GMP delavnice za zaščito pred eksplozijami.
  3. Industrija novih virov energije:Preskus staranja baterij, raziskave superprevodnih materialov, hlajenje gorivnih celic z eksplozijsko zaščitenim nadzorom temperature.
  4. Industrija barv, barvil in črnil:Nadzor temperature reaktorja ali zbiranje kondenzata v okoljih z organskimi topili.
  5. Znanstvene raziskave/univerzitetni laboratoriji:Eksperimentalni reakcijski sistemi, ki vključujejo gorljive reagente, zagotavljajo varnost osebja.
  6. Sistemi za proizvodnjo/skladiščenje vodika:Nadzor temperature opreme, povezane z vodikom, za stabilno delovanje v pogojih visokega tlaka.
Tehnični parametri
eksplozijsko varen termostat za krožno ogrevanje s hlajenjem
ModelHC20-18(W)HC20-11(W)HC20-7(W)
Temperaturno območje-40 °C do +200 °C
Temperaturna stabilnost±0,5 °C
Skupna moč5,7 kW11,1 kW18,6 kW
Hladilna moč pri 200 °C12 kW6 kW3 kW
Hladilna moč pri 100 °C8,6 kW6 kW3 kW
Hladilna moč pri 25 °C5,8 kW4,5 kW2,4 kW
Hladilna moč pri -10 °C4,5 kW4,2 kW1,4 kW
Hladilna moč pri -20 °C3,5 kW3,2 kW1,2 kW
Hladilna moč pri -30 °C2 kW2 kW0,85 kW
Hladilna moč pri -40 °C1,1 kW1,1 kW0,25 kW
Nazivna moč grelca12 kW6 kW3 kW
Način hlajenjahlajenje z zrakom ali vodo
Hladilna sredstvaR404A
Cirkulacijska črpalka Pretok45 l na minuto30 l na minuto25 l na minuto
Tlak cirkulacijske črpalke1,4 bar
Velikost cirkulacijskega vmesnikaR3/4
Največja viskoznost toplotnega medija30 cp
Raven hrupa6865db68db
komunikacijski vmesnikUSB, RS485
razred zaščiteIP20
stopnja onesnaženosti2
Temperatura okolja5 °C do 35 °C
Napajanje380 V AC, 50 Hz, 3 faze
Tok33A2010,5 A
Načini električnega priključkatrifazni štiriprevodni sistem
Zunanje dimenzije755 W x 1300 D x 1795 H mm655 š x 1000 glob x 1480 višina mm
Teža460 kg430 kg270
