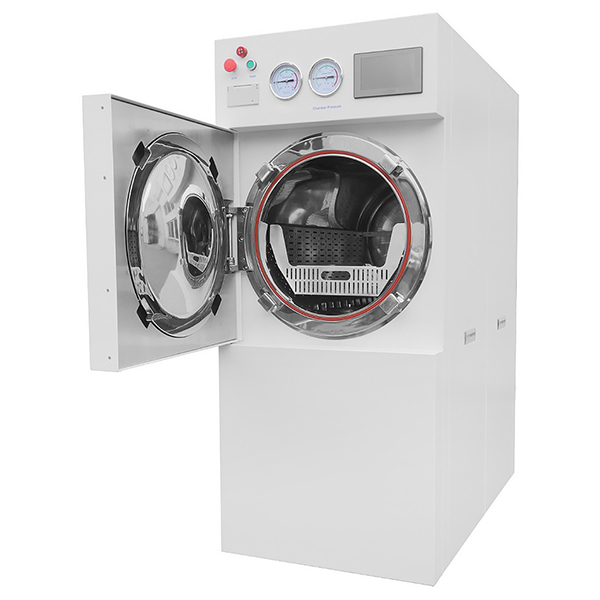

predvakuumski horizontalni avtoklav

horizontalni avtoklav s predvakuumom in cevmi s sponkami

Predvakuumski horizontalni avtoklav zagotavlja temeljito sterilizacijo predmetov s kombinacijo predvakuumskega sistema in visokotemperaturne in visokotlačne pare, ki je primerna za dezinfekcijo vseh vrst instrumentov, tekočin, tkanin in podobno.

Opis
Pre-vakuumski horizontalni avtoklav zagotavlja hitro in temeljito sterilizacijo predmetov z napredno pre-vakuumsko tehnologijo in natančnim nadzorom temperature. Horizontalna krožna notranja komora in optimiziran sistem cevi zagotavljajo enakomerno porazdelitev toplote in učinkovito prodiranje pare, kar zadovoljuje raznolike potrebe po sterilizaciji v različnih panogah.

Glavne značilnosti predvakuumske horizontalne avtoklavne komore

  1. Oblika horizontalne krožne notranje komore: horizontalna krožna notranja komora in struktura plašča zagotavljata enakomerno porazdelitev temperature in učinkovitejšo izmenjavo toplote. Ta oblika lahko znatno izboljša učinek sterilizacije, optimizira ohranjanje toplote in učinek sušenja ter zagotovi, da je vsaka serija predmetov temeljito sterilizirana.
  2. Vgrajeni zobci + motorna ali ročna struktura zaklepanja vrat: ključavnica vrat ima vgrajene zobce v obliki diska, ki se lahko zaklenejo z motorjem ali ročno, da se zmanjša pojav mehanskih okvar in poveča zanesljivost in življenjska doba opreme.
  3. Pnevmatsko ali samodejno dvigovanje tesnila vrat: glede na dejanske potrebe oprema omogoča pnevmatski ali samodejni način tesnjenja, da se zagotovi tesno zaprtje vrat pod visokim tlakom, s čimer se prepreči uhajanje pare in zagotovi varnost in stabilnost sterilizacijskega procesa.
  4. Vmesnik za validacijo opreme: opremljen s standardnim vmesnikom za validacijo opreme, ki je primeren za kalibracijo opreme in redne preglede, da se zagotovi dolgoročno stabilno delovanje opreme v skladu z ustreznimi standardi upravljanja kakovosti.
  5. Optimiziran sistem cevi: uporaba korozijsko odpornih cevi iz nerjavečega jekla SUS304, kombiniranih s hitrim priključkom tipa sponka, enostavnih za namestitev, vzdrževanje in čiščenje, ki izboljšujejo dolgoročno zanesljivost opreme.
  6. Vmesnik človek-stroj in mikroprocesorski krmilni sistem: oprema je opremljena z vmesnikom človek-stroj HMI, kombiniranim z upravljanjem na dotik in mikroprocesorskim krmilnim sistemom, kar omogoča bolj udobno in inteligentno nastavljanje parametrov, upravljanje opreme in nadzor sterilizacijskega procesa.
  7. Dvojni nadzor vrednosti F0 ter temperature in časa: vrednost F0 (kumulativni sterilizirajoči učinek vrednosti sterilizacijskega procesa) ter temperatura in čas dvojnega jamstva, tako da je sterilizirajoči učinek natančnejši, kar zagotavlja, da je sterilizacijski proces v skladu s strogimi standardi sterilizacije.
  8. Popolna funkcija beleženja sterilizacijskih datotek: oprema lahko samodejno beleži podrobne podatke o procesu vsake sterilizacije, kar zagotavlja podlago za sledenje kakovosti in revizijo, da se zagotovi sledljivost delovanja.
  9. Več varnostnih zaščitnih ukrepov: oprema je zasnovana z več varnostnimi zaščitnimi sistemi, vključno z zaščito pred previsoko temperaturo, previsokim tlakom, nizko ravnjo vode itd., da se zagotovi varnost delovanja v sterilizacijskem procesu.
  10. Različni postopki sterilizacije: oprema podpira različne postopke sterilizacije, kot so tkanine, instrumenti, tekočine, BD-test, test zadrževanja tlaka itd., in se lahko prilagodi glede na potrebe številnih postopkov, kar omogoča prilagodljiv odziv na različne potrebe sterilizacije.

Prednosti predvakuumske horizontalne avtoklavne komore

  1. Visoko učinkovita sterilizacija: s tehnologijo predvakuuma se odstrani zrak iz notranjosti predmetov in izboljša stopnja prodiranja pare, kar omogoča enakomerno in temeljito sterilizacijo tudi predmetov z zapletenimi oblikami ali majhnimi cevmi.
  2. Inteligentno krmiljenje: popolnoma avtomatski krmilni sistem, preprosto upravljanje, prikaz sterilizacijskega procesa v realnem času, temperatura, tlak in drugi parametri se lahko sledijo in beležijo, da se zagotovi, da vsaka sterilizacija izpolnjuje standarde.
  3. Varčevanje z energijo in varstvo okolja: optimizirana zasnova plašča in cevnega sistema, ki omogoča učinkovito izkoriščanje toplote in zmanjša porabo energije. Hkrati oprema prek vgrajenega sistema cirkulacije pare preprečuje nepotrebno izgubo energije.
  4. Udobno upravljanje: vmesnik za upravljanje s tipskim zaslonom, nastavitve programa, prilagajanje parametrov na prvi pogled, tako da je uporaba opreme enostavnejša, intuitivna in zmanjša težavnost usposabljanja operaterjev.
  5. Visoka varnost: več varnostnih zaščitnih ukrepov za zagotovitev stabilnega delovanja opreme pri visokem tlaku in visoki temperaturi, kar zmanjšuje potencialne varnostne nevarnosti.
  6. Prilagodljivost: glede na dejanske potrebe izberite različne postopke sterilizacije, podpirajo različne predmete za sterilizacijo, široko uporabni v različnih industrijah in za različne namene.

Načelo delovanja

Načelo delovanja predvakuumske horizontalne avtoklavne komore temelji na kombinaciji predvakuuma ter visoke temperature in visokotlačne pare. Med postopkom sterilizacije se notranja komora najprej s sistemom predvakuuma izčrpa do vakuumskega stanja, da se z površine predmetov odstrani zrak. Nato se v notranjo komoro vbrizga para, ki pride v popoln stik s predmetom, pri čemer se z visoko temperaturo in tlakom pare uničijo mikroorganizmi na predmetu. Po končani sterilizaciji oprema samodejno izpusti paro in se ohladi, nato pa preide v fazo sušenja, da se zagotovi, da so predmeti popolnoma suhi in brez ostankov vlage. Celoten proces se nadzira z vrednostjo F0, temperaturo in časom, da se zagotovi natančnost in stabilnost sterilizacijskega učinka.

Področja uporabe

  1. Medicinska industrija: uporablja se v bolnišnicah, klinikah, operacijskih dvoranah in drugih mestih za sterilizacijo in razkuževanje vseh vrst medicinske opreme, obvez, kirurškega materiala itd., da se zagotovi aseptično okolje in prepreči navzkrižna okužba.
  2. Laboratorij: široko se uporablja v bioloških laboratorijih, znanstvenih raziskovalnih ustanovah itd. na steklenih aparatih, gojiščih, laboratorijskih pripomočkih itd., da se zagotovi sterilnost eksperimentalnega okolja.
  3. Farmacevtska industrija: primeren je za sterilizacijo opreme, materialov za pakiranje zdravil in drugih sorodnih predmetov v farmacevtskih tovarnah in proizvodnih linijah zdravil, da se zagotovi, da kakovost zdravil ustreza zdravstvenim standardom.
  4. Zobozdravstvo: uporablja se za sterilizacijo zobozdravstvenih instrumentov in orodij, da se prepreči navzkrižna okužba in zaščiti zdravje pacientov.
  5. Živilska industrija: se lahko uporablja za proizvodne linije živil, embalažne materiale in sterilizacijo sorodnih instrumentov, da se zagotovi higiena in varnost živil v skladu z nacionalnimi standardi za varnost živil.
  6. Znanstvene raziskave in industrija: uporablja se na drugih posebnih področjih, kot so znanstvene raziskovalne ustanove, industrijska proizvodnja opreme in sterilizacija surovin, da se zagotovijo čisti standardi v proizvodnem procesu.
Tehnični parametri
horizontalni avtoklav s predvakuumom in cevmi s sponkami, gravitacijskim izpuhom, spodnjim izpuhom
Model HA2-150D HA2-150S HA2-200D HA2-200S HA2-300D HA2-300S HA2-400D HA2-400S
Zmogljivost 150 150 200 200 300 300 400 400L
Projektni tlak -0,1 MPa do 0,3 MPa
Delovni tlak 0,23 MPa
Projektna temperatura 150 °C
Raven vakuuma -0,086 MPa
Delovna temperatura 105 °C do 138 °C
Enakomernost temperature manj kot 2 °C
Tlak vode 0,1 MPa do 0,2 MPa
Tlak stisnjenega zraka 0,4 MPa do 0,7 MPa
Tlak pare 0,3 MPa do 0,7 MPa
Poraba pare ≤12 kg ≤12 kg ≤13 kg ≤13 kg ≤18 kg ≤18 kg ≤22 kg ≤22 kg
Poraba vode ≤30 kg ≤30 kg ≤30 kg ≤30 kg ≤40 kg ≤40 kg ≤40 kg ≤40 kg
Dimenzije sterilizacijske komore premer 472 x 850 mm premer 472 x 950 mm premer 472 x 1080 mm premer 472 x 1180 mm premer 620 x 960 mm premer 620 x 960 mm premer 620 x 1230 mm premer 620 x 1310 mm
Zunanje dimenzije 1260 x 690 x 1700 mm 1130 x 690 x 1700 mm 1490 x 690 x 1700 mm 1360 x 690 x 1700 mm 1400 x 850 x 1730 mm 1150 x 850 x 1730 mm 1680 x 850 x 1730 mm 1500 x 850 x 1730 mm
Napajanje 380 V AC, 50 Hz, trifazno
Teža 450 kg 400 kg 500 kg 450 kg 570 kg 510 kg 710 kg 650 kg
Opomba 2 V modelu »D« pomeni enojna vrata, »S« pa dvojna vrata.
horizontalni avtoklav s predvakuumom in cevmi s sponkami, pulzno vakuumiranje
Model HA2-100DM HA2-150DM HA2-150SM HA2-200DM HA2-200SM HA2-300DM HA2-300SM HA2-400DM HA2-400SM
Kapaciteta 100 150 150 200 200 300 300 400 400L
Projektni tlak -0,1 MPa do 0,3 MPa
Delovni tlak 0,23 MPa
Projektna temperatura 150 °C
Raven vakuuma -0,086 MPa
Delovna temperatura 105 °C do 138 °C
Enakomernost temperature manj kot 2 °C
Tlak vode 0,1 MPa do 0,2 MPa
Tlak stisnjenega zraka 0,4 MPa do 0,7 MPa
Tlak pare 0,3 MPa do 0,7 MPa
Poraba pare ≤11 kg ≤13 kg ≤13 kg ≤15 kg ≤15 kg ≤20 kg ≤20 kg ≤25 kg ≤25 kg
Poraba vode ≤190 kg ≤190 kg ≤190 kg ≤190 kg ≤190 kg ≤200 kg ≤200 kg ≤200 kg ≤200 kg
Dimenzije sterilizacijske komore premer 420 x 700 mm premer 472 x 850 mm premer 472 x 950 mm premer 472 x 1080 mm premer 472 x 1180 mm premer 620 x 960 mm premer 620 x 960 mm premer 620 x 1230 mm premer 620 x 1310 mm
Zunanje dimenzije 1090 x 640 x 1160 mm 1260 x 690 x 1700 mm 1130 x 690 x 1700 mm 1490 x 690 x 1700 mm 1360 x 690 x 1700 mm 1400 x 850 x 1730 mm 1150 x 850 x 1730 mm 1680 x 850 x 1730 mm 1500 x 850 x 1730 mm
Napajanje 380 V AC, 50 Hz, trifazno
Teža 410 kg 500 kg 450 kg 550 kg 500 kg 620 kg 560 kg 760 kg 700 kg
Opomba 2 V modelu »D« pomeni enojna vrata, »S« pomeni dvojna vrata, »M« pa pomeni
pulzirajoči vakuum
