planetarni kroglični mlin s frekvenčnim krmiljenjem in zobniškim pogonom

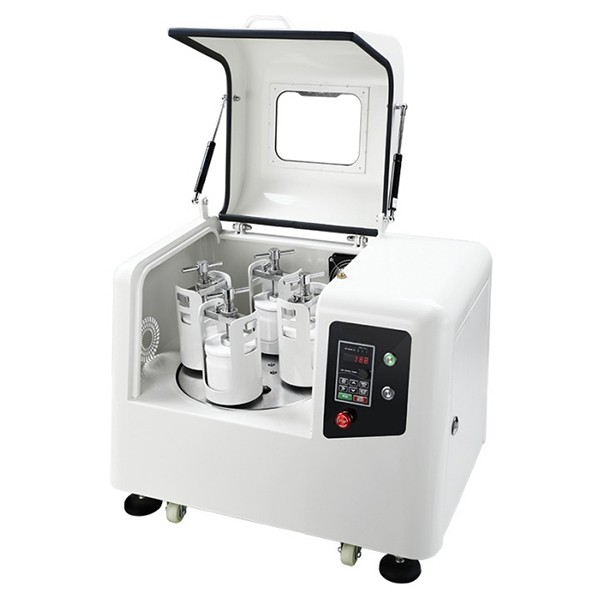

Planetarni kroglični mlin

Planetarni kroglični mlin se odlikuje po popolni funkcionalnosti, visoki učinkovitosti in nizki hrupnosti. Hkrati je mogoče namestiti 4 mlevne posode, da se hkrati proizvede 4 vrste vzorčnih materialov. Ta serija krogličnih mlinov je lahko opremljena z vakuumskimi posodami za mletje vzorcev v vakuumu. Zelo je primerna za raziskovalne naloge, na primer v raziskovalnih inštitutih, univerzah in laboratorijih podjetij, od eksperimentalnega do proizvodnega dela, za preverjanje izvedljivosti masovne proizvodnje, pa tudi za rutinske naloge, kot so mešanje in homogenizacija mehkih, trdih, krhkih ali vlaknastih materialov.

Mletje na mokro se uporablja za pridobivanje delcev do 5 mikrometrov, saj se površina majhnih delcev nagiba k nabijanju in aglomeraciji, kar otežuje mletje na suho. Delce je mogoče ločiti z dodajanjem tekočin ali dispergentov.

Za proizvodnjo ultrafinih delcev velikosti 100 nanometrov ali manj z mokrim mletjem je potrebno mletje v nanometrskem obsegu, pri čemer je potrebno trenje in ne udarjanje. To je mogoče doseči z uporabo velikega števila majhnih mlevnih kroglic, ki imajo velike površine in veliko trenjnih točk. Priporočljivo je, da je delež majhnih mlevnih kroglic v mlevni posodi 60 %.

Značilnosti

1. Tehnologija za dušenje oljnega tesnila: vsa planetarna zobnika in ležaji so zaprti v nepredušni škatli, v katero se pred uporabo vlije določena količina mazalnega olja, zobniki pa so potopljeni v mazalno olje, ko planetarni kroglični mlin deluje v delovnem stanju. Zmanjša hrup prenosa zobnikov, ki je za več kot 50 % nižji od hrupa običajnega planetarnega krogličnega mlina, in podaljša življenjsko dobo za več kot 2-krat.
2. PLC nadzor pretvorbe frekvence, lahko nastavite čas, hitrost in naprej in nazaj.
3. Uporaba nosilca kartic tipa V za pritrditev posode za mletje, ki ščiti varnost operaterja.
4. Uporabljen je natančen prenos zobnikov.
5. Hkrati lahko namestite 2 ali 4 posode za mletje.
6. Lahko se uporablja za suho mletje, mokro mletje, vakuumsko mletje in mletje z zaščito vakuumske atmosfere.
7. Univerzalne podporne noge so trdne, univerzalna kolesa omogočajo enostavno premikanje, pritrditev in premikanje, kar prihrani delo.
8. Inteligentni varnostni stikalo, vrata se lahko odprejo le, če se mlin ne vrti. S tem se izogne tveganju, da bi se posoda za mletje izvrgla, če se vrata odprejo, ko mlin ni ustavljen, in zaščiti osebno varnost.
9. Mletje lahko doseže 0,1 mikrona.
10. S certifikatom CE.
11. Skupni časovni razpon: 1 do 9999 minut.
12. Območje časovnega intervala: 1 do 9999 minut.
13. Čas, ki lahko teče neprekinjeno: 72 ur.

Načelo delovanja

Mlinček je ekscentrično nameščen na sončnem kolesu planetarnega krogličnega mlina. Sončno kolo in mlinček se premikata v nasprotnih smereh v razmerju 1:2, kroglice v mlinčku pa so izpostavljene prekrivajočemu se rotacijskemu gibanju, tako imenovani Coriolisovi sili. Razlika v hitrosti med kroglice in mlinček ustvarja interakcijo med trenjem in udarnimi silami, kar sprošča visoko kinetično energijo. Interakcija med temi silami ima za posledico visoko in zelo učinkovito zmanjšanje velikosti materiala v planetarnih krogličnih mlinih.

Področja uporabe

1. Kmetijstvo: rastlinski material, semena, zemlja, tobak, lesne vlaknine
2. Biološko: kosti, dlaka, tkivni papir keramika in steklo keramični oksidi, glinasti minerali, steklo, hidroksiapatit, porcelanska glina, kremenčev pesek, elektronska keramika, strukturna keramika, piezoelektrična keramika, nanomateriali, okrogli keramični kondenzatorji, MLCC, termistor (PTC, NTC), ZnO piezorezistor, dielektrična keramika, aluminijeva keramika, cirkonijeva keramika, fluorescenčni prah, cinkov oksidni prah, kobaltov oksidni prah, Ni-Zn ferit, Mn-Zn ferit kemikalije in plastika ogljikova vlakna, katalizatorji, celuloza, pigmenti, barve, plastika, polimeri.
3. Gradbeni materiali: milna glina, cementna žlindra, polimeri, mavec, pesek, kamen.
4. Okoljske raziskave: mešanice, elektronski odpadki, mulj, odpadki.
5. Minerali, metalurgija in kovinska elektronika: zlitine, premog, koks, železova ruda, kovinski oksidi, kremen, pol dragi kamni, žlindra, magnetni materiali, litij kobaltat, litij mangan, katalizatorji, fosfor, praški z dolgim požarom, praški za poliranje redkih zemelj, elektronski stekleni praški, gorivne celice, piezoelektrični upori iz cinkovega oksida in tako naprej.

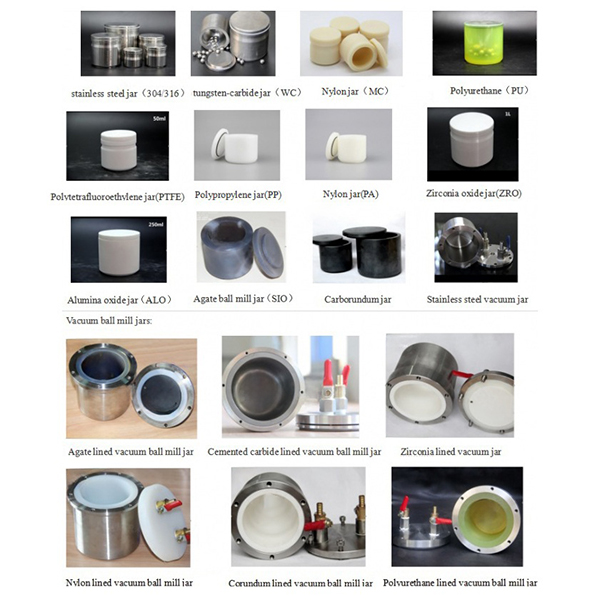

Mlinčki in mlinčke

1. Mlinček je izdelan iz izpopolnjene kalupe ali visoko preciznega poliranja, notranja in zunanja stena sta zelo gladki, dno pa ima zahtevno obliko z velikim kotom R, ki lahko učinkovito zmanjša pojav potapljanja materiala med mletjem. Ustje mlinčka ima bolj ergonomsko stopnjo za oprijem, ki preprečuje zdrs roke in omogoča lažje dvigovanje in odlaganje mlinčka.
2. Material mlinčkov: cirkonijev oksid, silicijev oksid, oniks, karbid, nerjaveče jeklo, jeklo z visoko vsebnostjo kroma, najlon, poliuretan, polipropilen pp, politetrafluoroetilen, aluminijev oksid in tako naprej.
3. Prostornina posode za mletje: 0,1 l, 0,25 l, 0,5 l, 1 l, 1,5 l, 2 l, 2,5 l, 3 l, 4 l, 5 l, 10 l, 15 l, 20 l, 25 l in tako naprej.
4. Material mlevnih kroglic: cirkonijeva krogla, krogla iz visokokromnega jekla, krogla iz nerjavečega jekla, korundova krogla, poliuretanska krogla, aluminijeva krogla, oniksova krogla in krogla iz volframovega karbida.
5. Za mletje se običajno izbere enak material kot za mlečno posodo, lahko pa se tudi meša in kombinira. Velikost mlečne krogle je običajno od 2 mm do 50 mm, priporočljivo je uporabiti 3 do 4 različne velikosti mlečnih kroglic v skladu z določenim razmerjem mešane uporabe.
