pilotni stekleni reaktor

pilotni stekleni reaktor z nastavljivo hitrostjo in ogrevanjem

Pilotni stekleni reaktor je večfunkcionalni reakcijski sistem, zasnovan za povečanje reakcijskega procesa in optimizacijo procesa, ki se široko uporablja na področjih sinteze novih materialov, razvoja zdravil, pilotnih kemijskih testov in ekstrakcije naravnih proizvodov.

Opis

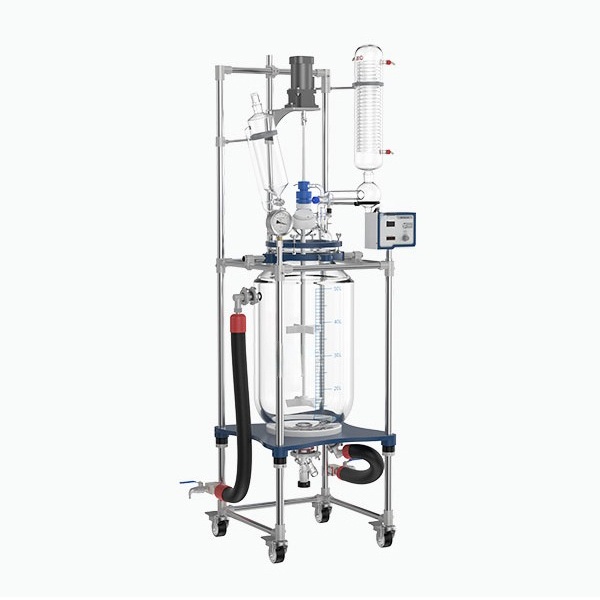

Pilotni stekleni reaktor

Pilotni stekleni reaktor je zasnovan za natančno nadzorovanje temperature, tlaka in mešanja v kemijskih procesih v večjem obsegu. Ta oprema, ki služi kot most med laboratorijskim raziskovanjem in industrijsko proizvodnjo, je idealna za farmacevtske, kemijske, bioinženirske, materialne in okoljske aplikacije.

Glavne značilnosti

  1. Reakcijski posod:Izdelana iz 3,3 borosilikatnega stekla za vrhunsko odpornost proti toplotnim šokom in koroziji zaradi kislin/alkalij, kar zagotavlja dolgoročno varno delovanje.
  2. Širok razpon delovnih pogojev:Temperaturno območje od -80 °C do 200 °C; tlačno območje od 0 do -0,1 MPa, primerno za nizkotemperaturno sintezo in dekompresijske reakcije.
  3. Optimizirana zasnova cevovoda:Vmesnik plašča uporablja izolirane cevi iz nerjavečega jekla, da prepreči poškodbe vmesnika zaradi toplotnih ciklov.
  4. Visoko tesnilni sistem mešanja:Tesna ležaja zagotavljata nemoteno delovanje in preprečujeta vstop nečistoč v reakcijski sistem.
  5. Antikorozijske komponente:Mešalne lopatice iz PTFE in gred iz nerjavečega jekla, prevlečena s PTFE, združujejo mehansko trdnost in kemično stabilnost.
  6. Premični nosilec:Okvir za razprševanje iz nerjavečega jekla in aluminijeve zlitine, urejen in odporen proti koroziji, z zavornimi kolesi za enostavno pozicioniranje in čiščenje.
  7. Varna zasnova izpusta:Naklonjen, neakumulirajoč izpustni ventil na vrhu zmanjšuje ostanke, poenostavlja zbiranje in naknadno obdelavo.
  8. Udobno spremljanje podatkov:Digitalni zaslon in vakuumski merilnik za spremljanje temperature, hitrosti mešanja in tlaka v sistemu v realnem času.
  9. Strukturna zaščita:Zunanja cirkulacijska cev je pritrjena na okvir, kar preprečuje napetost na steklenem vmesniku in podaljšuje življenjsko dobo.

Načelo delovanja

  1. Dvoslojna ovojnica omogoča kroženje vira toplote/hlada (termično olje, voda, etanol), ki ga nadzira zunanji termostat; izolirani priključki cevi preprečujejo napetost stekla in omogočajo stabilno nadzorovanje temperature.
  2. Motorni mešalni gred omogoča učinkovito mešanje, trdno suspenzijo in enakomeren prenos toplote; oblike lopatic so izbirne za različne lastnosti tekočin; tlak se nadzoruje z vakuumskim merilnikom za vakuumsko ali atmosfersko delovanje.
  3. Naklonjena spodnja izpustna odprtina omogoča gladko izpraznjevanje materiala brez ostankov in enostavno čiščenje po reakciji.

Področja uporabe

  1. Farmacevtska industrija:Sinteza API, presejanje kristalov, ocena reakcije nečistot.
  2. Farmacevtska industrija:Razvoj arom, barvil, dodatkov, katalizatorjev, visokokakovostnih izdelkov.
  3. Raziskave organske sinteze:Kondenzacija, ciklizacija, redoks, koordinacijske reakcije.
  4. Bioinženiring:Enzimske reakcije, ekstrakcija celic, optimizacija sinteze organskih kislin ali polisaharidov.
  5. Razvoj novih materialov:Sinteza nanodelcev, polimerov, MOF-ov in visoko zmogljivih materialov.
  6. Univerzitetna raziskovalna platforma:Povečanje obsega reakcijskega procesa, pilotne demonstracije, poučevanje.
  7. Okoljsko inženirstvo:Testiranje reaktivnosti, optimizacija dodatkov za čiščenje vode, razvoj eksperimentalnih programov.
Tehnični parametri
pilotni stekleni reaktor z nastavljivo hitrostjo in ogrevanjem
Model TR-10 TR-10Ex TR-20 TR-20Ex TR-50 TR-50Ex
Prostornina posode 10 20 50
Prostornina plašča 8 3 9 6 13 16
Prostornina lijaka 1,0 2,0 2
Delovni tlak Običajni ali podtlak
Delovna temperatura -80 °C do 200 °C
Površina hlajenja kondenzatorja 0,234 kvadratnih metrov 0,341 kvadratnega metra 0,265 kvadratnih metrov 0,429 kvadratnih metrov
Hitrost mešanja 20 vrtljajev na minuto do 500 vrtljajev na minuto 50 do 500 vrtljajev na minuto 20 do 500 vrtljajev na minuto 50 vrtljajev na minuto do 500 vrtljajev na minuto 20 vrtljajev na minuto do 500 vrtljajev na minuto 50 vrtljajev na minuto do 500 vrtljajev na minuto
Napajanje 100–240 V, 50/60 Hz 220–240 V, 50/60 Hz 100–240 V, 50/60 Hz 220–240 V, 50/60 Hz 100–240 V, 50/60 Hz 220–240 V, 50/60 Hz
Odtočni priključek, višina od tal 320 320 355 320
Dimenzije (ŠxGxV) 845 x 640 x 1780 mm 845 x 640 x 1910 mm 870 x 580 x 1910 mm 900 x 690 x 2100 mm 900 x 690 x 2050 mm
pilotni stekleni reaktor z nastavljivo hitrostjo in ogrevanjem
Model TR-100 TR-100Ex
Prostornina posode 100 L
Prostornina plašča 25 30
Prostornina posode za hranjenje 10 L
Prostornina posode za sprejem 20
Steklo Visokoborosilikatno steklo 3.3
Material okvirja in povezovalnih delov SUS304 + aluminijasta plošča s pršnim premazom SUS304
Delovni tlak Običajni ali podtlak
Delovna temperatura -80 °C do 200 °C
Površina hlajenja kondenzatorja 0,954 kvadratnih metrov
Hitrost mešanja 20 vrtljajev na minuto do 500 vrtljajev na minuto 50 do 500 vrtljajev na minuto
Napajanje 100–240 V, 50/60 Hz 220–240 V, 50/60 Hz
Prostor za odvod vode 340
Dimenzije (ŠxGxV) 1270 x 810 x 2360 mm 1200 x 790 x 2360 mm
