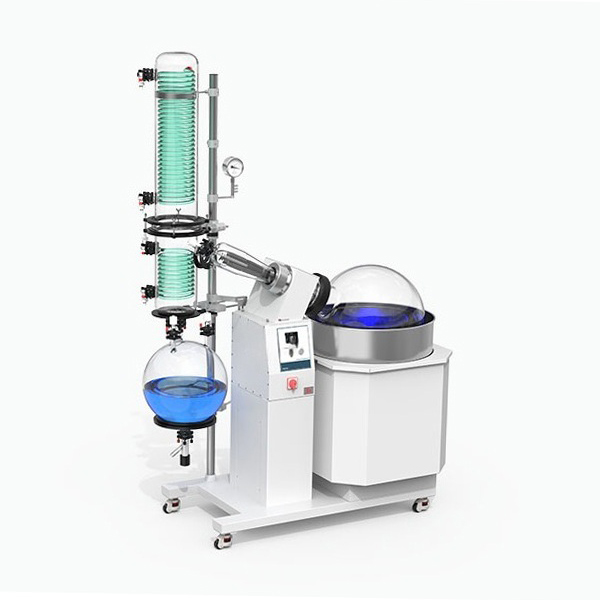

eksplozijsko varen rotacijski uparjalnik v pilotnem merilu

eksplozijsko varen rotacijski uparjalnik v pilotnem merilu

Eksplozijsko varen rotacijski uparjalnik v pilotnem obsegu je pilotna oprema za pridobivanje, čiščenje in koncentriranje organskih topil, zasnovana za okolje, v katerem se obdelujejo vnetljiva in eksplozivna, strupena hlapna topila.

Opis

Eksplozijsko varen rotacijski uparjalnik pilotne velikosti

Glavne značilnosti

  1. Visokokakovostno steklo: Vsi stekleni deli so izdelani iz 3,3-borosilikata, ki je odporen proti toplotnim šokom, koroziji, kislinam, lugom in organskim topilom.
  2. Dvojni kondenzacijski sistem: glavna in podkondenzacijska tristopenjska refluksna struktura – velika kondenzacijska površina za visoko izkoristljivost, minimalna izguba topila.
  3. Komponente jedra, odporne proti eksploziji: Motor, grelnik, senzorji in krmilna omarica so ognjevarni (oznaka Ex, razred Gb, temperatura T4, 135 °C+) – varni za okolja z eksplozivnimi plini.
  4. Intuitivno upravljanje: LCD-zaslon z enkodirnikom – enostavno nastavljanje temperature in hitrosti.
  5. Električni/ročni dvostopenjski dvig kopeli: zaznavanje ravni tekočine in zaščita pred izsušitvijo za varno in udobno delovanje.
  6. PTFE izpustni ventil: korozijsko odporen, neonesnažujoč izpustni sistem.
  7. Pritrdilni vmesnik: enostaven za razstavljanje, vzdrževanje in čiščenje.
  8. Kolesa z zavoro: prosto premična in stabilna pozicioniranja.
  9. Zanesljivo tesnjenje: dvojno tesnjenje iz PTFE + Vitona – odlična zrakotesnost, preprečuje uhajanje vakuuma.

Načelo delovanja

  • Destilacija z zmanjšanim tlakom: rotacijska bučka segreva in izpareva material; hlapna topila se hitro kondenzirajo in ponovno pridobijo za učinkovito ločevanje/koncentracijo.
  • Nenehna obnova površine: vrtenje poveča površino izparevanja, preprečuje pregrevanje in prelivanje pene.
  • Varno segrevanje: stabilna toplota kopeli z zaščito pred nivojem tekočine/suho gorenje.
  • Tristopenjska kondenzacija: glavna, podrejen in varnostna steklenica zagotavljajo popolno kondenzacijo pare in učinkovito zbiranje.
  • Neprekinjeno odvajanje: sistem PTFE omogoča neprekinjeno odstranjevanje kondenzata med delovanjem – maksimira učinkovitost.

Področja uporabe

  1. Fina kemikalija: ločevanje/izločanje hlapnih topil (aromatov, ketonov, etrov).
  2. Farmacevtski izdelki: koncentracija surovin, proizvodnja ekstraktov, izločanje topil.
  3. Naravni proizvodi: ekstrakcija eteričnih olj, koncentracija/sušenje bioaktivnih snovi pri nizki temperaturi.
  4. Novi materiali: polimerizacija, čiščenje monomerov.
  5. Pilotne platforme: povečanje obsega/sintetična optimizacija v akademskih in industrijskih laboratorijih.
  6. Nevarna območja: Primerno za pridobivanje organskih topil in v okoljih z vnetljivimi plini.
Tehnični parametri
eksplozijsko varen rotacijski uparjalnik v pilotnem merilu
Model R-05Ex R-10Ex R-20Ex R-50Ex
Zunanje mere 1490 (š) x 670 (g) x 1140 (v) mm 1690 (š) x 730 (g) x 1800 (v) mm 1210 (š) x 740 (g) x 2040 (v) mm 1995 (š) x 920 (g) x 2230 (v) mm
Teža vključuje steklo 118 kg 143 kg 190 kg 258 kg
Napajanje 220–240 V AC, 50 Hz, 60 Hz 380 V AC, 50 Hz, 3 faze
Moč rotacijskega motorja 60 W 180 W 370 W
Skupna moč 3100 4800 4500 6300 W
razred zaščite IP20
stopnja onesnaženosti 2
Območje hitrosti 20 do 140 vrtljajev na minuto 20 do 130 vrtljajev na minuto 20 do 130 vrtljajev na minuto 20 do 110 vrtljajev na minuto
Območje nadzora temperature kopeli okolica +5 °C do 95 °C
Nazivna natančnost nastavitve ±1,5 °C
Kopelna tekočina deionizirana voda
Uhajanje iz sistema ≤0,03 kPa na minuto
vrtljivi regulator Elektronski
Nazivna moč gretja 3000 4000 W 4500 6000 W
Senzorji temperature kopeli PT100, tri linije
Največja zmogljivost izparevanja, voda 2 l na uro 3,2 l na uro 5 l na uro 9 l na uro
Kondenzacijska površina približno 0,278 kvadratnih metrov Primarni 0,39, sekundarni 0,253 kvadratnih metrov Primarni 0,948, sekundarni 0,358 kvadratnih metrov Primarni 1,15, sekundarni 0,4 kvadratnih metrov
Prostornina rotacijske steklenice 5 10 20 50
Premer rotacijske steklenice premer prirobnice 50 mm premer prirobnice 125 mm
Prostornina zbiralne steklenice 3 5 10 20
Premer zbiralne steklenice premer prirobnice 40 mm premer prirobnice 50 mm premer prirobnice 60 mm
Način prikazovanja hitrosti vrtenja LED
Način prikazovanja temperature LED
temperatura okolja 5 °C do 35 °C
Relativna vlažnost okolja ≤70
Velikost kopeli premer 300 mm x 170 mm premer 370 mm x 220 mm premer 450 mm x 260 mm premer 550 mm x 320 mm
steklo 3.3 Borosilikatno steklo
stik z materialom 3,3 borosilikatno steklo, PTFE
pokrov kopalne kadi Izbirno
